系統原理 |
|||||||||||||||||||||
| 導光管采光系統主要是采集日間的自然光進行室內照明，那么，如何解決晚上的自然光照明呢？為適應客戶及市場需求，與導光管采光系統結合的產品順應而生，如光電一體化系統、導光光伏一體化、智能感光控制系統等。 日光照明系統|日光照明|日光照明裝置|管道式日光照明 光電一體化系統 將電力照明系統裝在“尚拓SUNTUBE”導光管采光系統內部，實現白天利用自然光照明，夜間通過LED補光，從而達到全天24小時系統皆能正常運作的目的。結合以下三種形式進行選擇性控制，客制化滿足不同場合下客戶的需求。

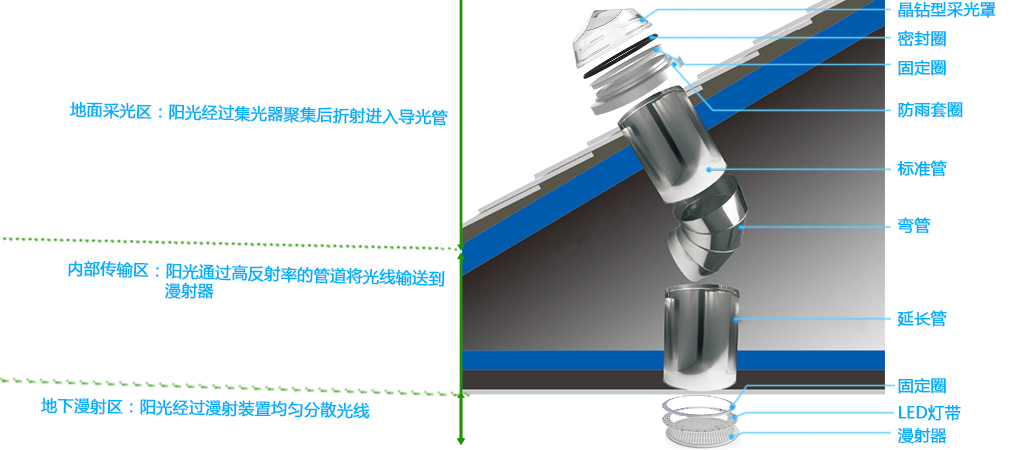

·光感應控制系統：通過光感應探頭，感應光照強度控制LED燈，LED燈的亮度與環境亮度成反比關系，光感控制主要作用通過光感控制LED燈補充照明，使環境達到照明要求，可與導光LED一體化系統結合。適用于：辦公場所、廠房、商場等。 ·微波感應控制系統：通過微波感應探頭，感應移動信號控制LED燈，可以設置感應距離和調光效果，感應距離最大為8m，當無移動信號時，LED燈保持在一個亮度，亮度可以設置10%-50%，可與導光光伏一體化結合。適用于：地下車庫、火車站、地鐵等。 ·光感應與微波感應結合控制系統：光感應控制LED燈開關，微波感應控制LED燈亮度，可與導光LED一體化系統結合。適用于：展覽館、動物園、植物園等。 系統結構 |
|||||||||||||||||||||
 |
|||||||||||||||||||||
| 集光器 | |||||||||||||||||||||
|
|||||||||||||||||||||
| 設計條紋的量值必須掌握平衡點 | |||||||||||||||||||||
 |
·條紋雖然對直射光具有折光作用，但對漫射光也具有阻礙作用，比如，在漫射光占大部分的陰天，最理想的集光器是沒有條紋；而在直射光占大部分的晴天，在早晨或傍晚太陽高度角較小時使用條紋折光可收集更多的光線。這個就是“尚拓SUNTUBE”晶鉆集光器設計的出發點。

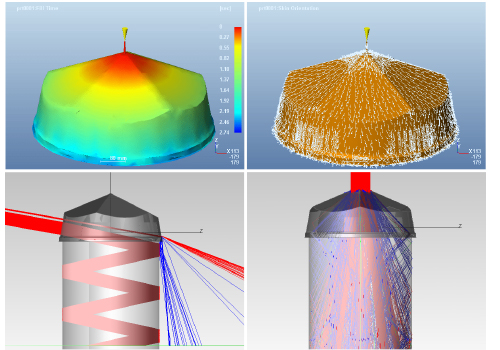

·對于下部分間隔5段平均條紋，我們通過計算機軟件模擬計算得出：①直射光條件下，間隔5段平均條紋比無條紋的集光器收集到的光通量大；②漫射光條件下，間隔5段平均條紋集光器比連續條紋集光器收集到的光通量大。 ·中午太陽高度角較高時，上面部分的條紋起到把光打散、減光的作用掌握平衡點。 在夏天，晴天中午光線很強烈時，入射到室內的光線很充足、很炫眼，這時“尚拓SUNTUBE”晶鉆集光器的頂部條紋起到把光線打散、減光的作用，使得入射到室內的光線更均勻、柔和。 |
||||||||||||||||||||

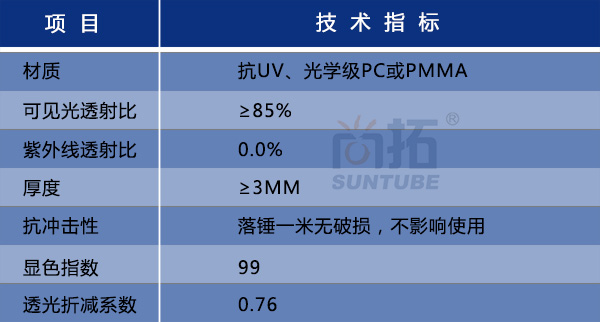

| 晶鉆集光器技術性能參數 | |||||||||||||||||||||
 |
|||||||||||||||||||||
| 導光管 | |||||||||||||||||||||

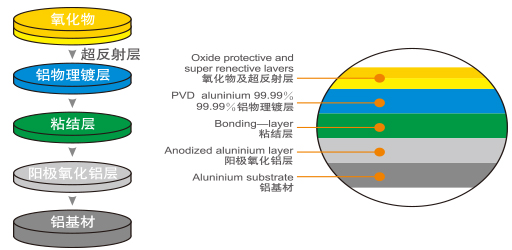

| “尚拓SUNTUBE”使用的導光管具有耐腐蝕性和高反射性，五層特特殊覆膜保證光線的高效傳輸和穩定性，配備的0º-90º彎管，可靈活轉彎，不受建筑結構影響。 | |||||||||||||||||||||
  導光管技術性能參數  |
|||||||||||||||||||||
| 漫射器 | |||||||||||||||||||||

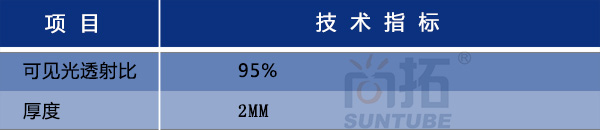

| 漫射器具有極強的透射性和散射性，可以將進入系統的自然光重新分配，使之均勻分布在室內。 漫射器技術性能參數  |
|||||||||||||||||||||
“尚拓SUNTUBE”漫射器類型
|
|||||||||||||||||||||

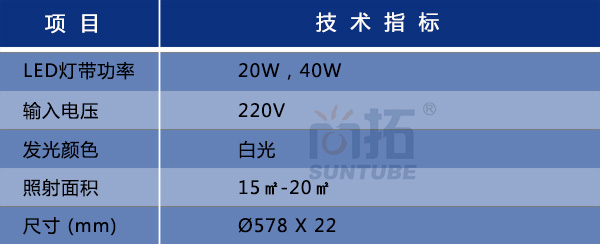

| LED燈帶 | |||||||||||||||||||||

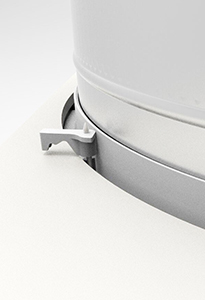

將LED燈具裝在漫射器的圓環內，自然采光和人工照明相結合，節省天花板使用空間，同時晚上燈具散發的光線還可以做室外景觀燈使用。 |
|||||||||||||||||||||

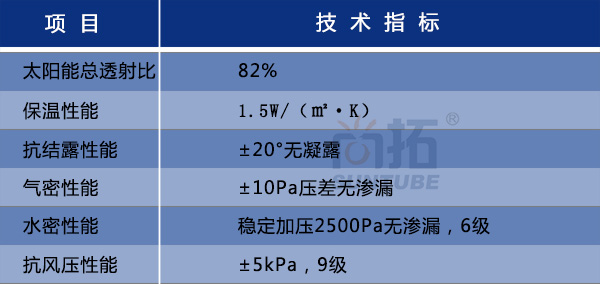

系統整體性能參數 ? |
|||||||||||||||||||||
| 功能用途 | |||||||||||||||||||||
|
|||||||||||||||||||||
| 系統優點 | |||||||||||||||||||||
|
|||||||||||||||||||||
